3D viewer

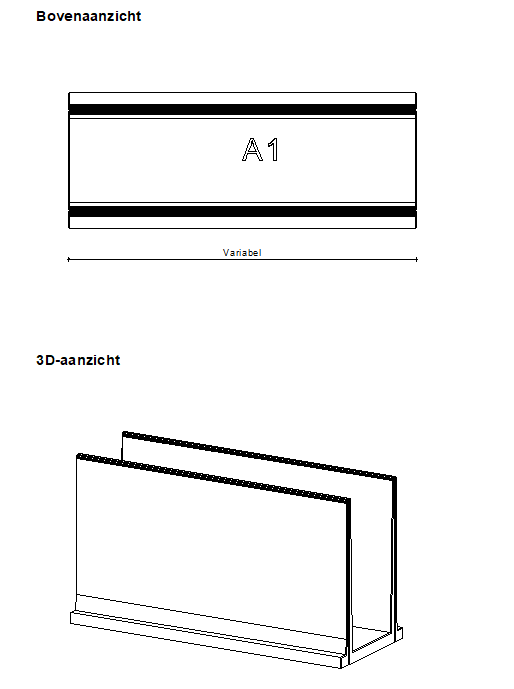

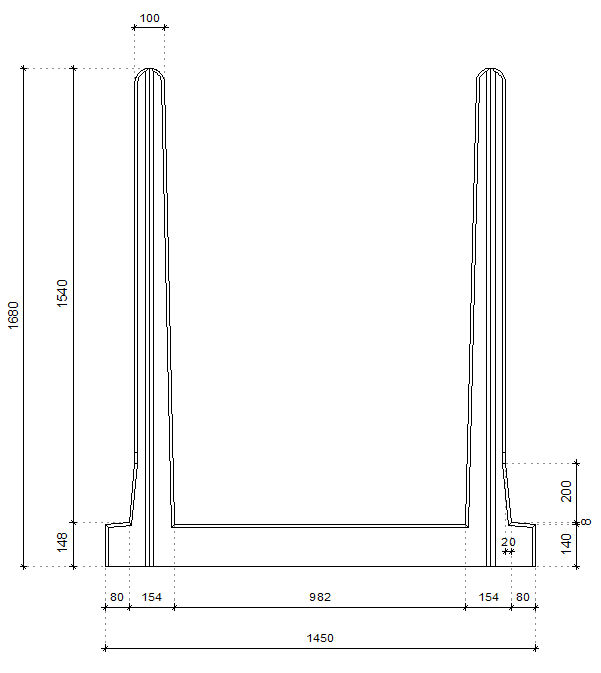

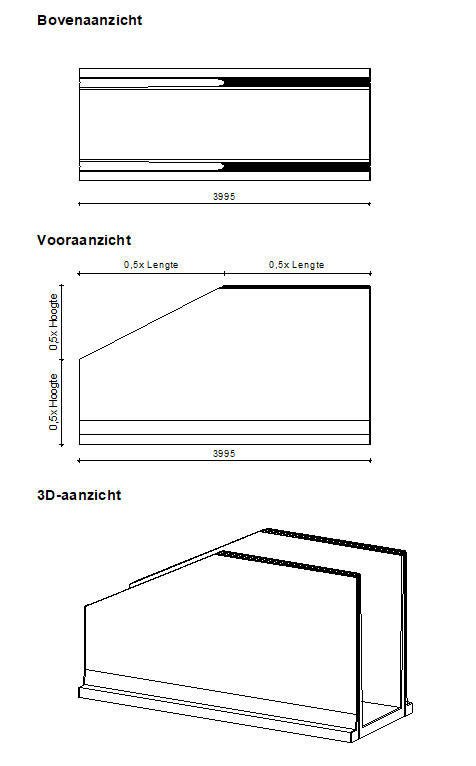

Technische tekening
Beschrijving
De U-keerwanden zijn speciaal ontwikkeld voor agrarische toepassingen zoals sleufsilo's, biogassilo's, mestsilo's etc. Juist door het ontwerp zijn zij ook zeer geschikt voor grote buitenopslagsystemen. Hierbij dienen ze als tussenwand bij de realisatie van meerdere silo-of opslagkamers. De U-keerwanden zijn uniek omdat zij van beide zijden volledig in staat zijn de zware druk- en stootkrachten op te vangen van in-en uitkuilen middels zware shovels en tractoren. De U-keerwanden zijn in 2 varianten verkrijgbaar; de U_15T keerwanden voor een maximale aslast van 15 ton, en de U_10T keerwanden voor een maximale aslast van 10 ton. Tevens zijn er bijpassende accessoires zoals een eindstuk/trap beschikbaar.
* De U-keerwanden zijn altijd van beide kanten voorzien van een hak die stabiliteit creëert waardoor en een hogere belasting mogelijk is.
* Beide zijdes zijn belastingzijdes waarop - onafhankelijk per zijde - tot aan de rand kan worden ingekuild/opgevuld met zware shovels of tractoren
* Beide binnenzijdes hebben een totale nettohoogte.
* Door de hak in de (silo)vloer in te bouwen gaat er geen inkuilhoogte/opvulhoogte verloren en is de opslagcapaciteit makkelijk te berekenen.
* Door de vorm en opvulling wordt er in de binnenzijde van de U-keerwand tevens een personendoorloopgang gecreëert tussen meerdere hoge silo-of opslagkamers. Dit maakt het afdekken van een hoge silo veilig en makkelijker alsook beveiligingssurveilances en controles in geval van grote buitenopslagsystemen.
* Ook zijn zij allen voorzien van een extra hoge stootkant als bescherming voor perssappen en beschadigingen tijdens het uitkuilen/vullen en lossen.
Voor een complete silo zijn er tevens bijpassende accessoires beschikbaar zoals perssapputten, de Bosch Beton goot en betonvloerplaten.
* De U-keerwanden zijn altijd van beide kanten voorzien van een hak die stabiliteit creëert waardoor en een hogere belasting mogelijk is.
* Beide zijdes zijn belastingzijdes waarop - onafhankelijk per zijde - tot aan de rand kan worden ingekuild/opgevuld met zware shovels of tractoren
* Beide binnenzijdes hebben een totale nettohoogte.
* Door de hak in de (silo)vloer in te bouwen gaat er geen inkuilhoogte/opvulhoogte verloren en is de opslagcapaciteit makkelijk te berekenen.
* Door de vorm en opvulling wordt er in de binnenzijde van de U-keerwand tevens een personendoorloopgang gecreëert tussen meerdere hoge silo-of opslagkamers. Dit maakt het afdekken van een hoge silo veilig en makkelijker alsook beveiligingssurveilances en controles in geval van grote buitenopslagsystemen.
* Ook zijn zij allen voorzien van een extra hoge stootkant als bescherming voor perssappen en beschadigingen tijdens het uitkuilen/vullen en lossen.
Voor een complete silo zijn er tevens bijpassende accessoires beschikbaar zoals perssapputten, de Bosch Beton goot en betonvloerplaten.
Specificaties
Betonreceptuur | 2nd generation self-compacting C60/75 | Wapeningsstaal | B500 |
---|---|---|---|
Gewicht | 5435kg (L = 3995mm) | Betondekking | 30mm |
Maattolerantie | +/- 5mm | Zichtbetonklasse | Alle zichtzijdes klasse A (B1 op aanvraag) |
Ontwerplevensduur | 50 jaar | Productgarantie | 15 jaar |
Milieuklasse | XA3, XC4, XD3, XS3, XF4 | Hijsvoorziening | Kogelkopankers 4 x 5tons |
